本文针对电梯监控系统对视频信号传输的特殊需求，提出一种抗干扰、高柔性的复合型随行电缆设计方案。通过电磁屏蔽结构优化与机械应力仿真，开发出满足10⁷次弯曲寿命的八层屏蔽电缆。实测表明，该电缆在30m/s²加速度工况下，信号衰减≤0.8dB/100m（1GHz），抗拉强度达1500N，综合性能超越EN 50214标准要求，为智能电梯提供可靠视频传输保障。

‌关键词‌：随行电缆；多层屏蔽；抗干扰；弯曲寿命；绞合节距优化

1. 研究背景

全球电梯保有量突破2000万台（中国占43%），视频监控系统渗透率达78%（奥的斯2023年报）。电梯随行视频电缆需在有限井道空间内同时满足：

‌机械性能‌：日均弯曲1500次，设计寿命≥20年

‌信号完整性‌：1080P视频传输误码率<10⁻⁶

‌安全性‌：符合GB/T 19666阻燃A类标准
行业调研显示，68%的电梯视频故障源于电缆屏蔽失效或导体断裂，传统结构电缆已无法适应4K/60Hz高清传输需求。

2. 电缆创新设计

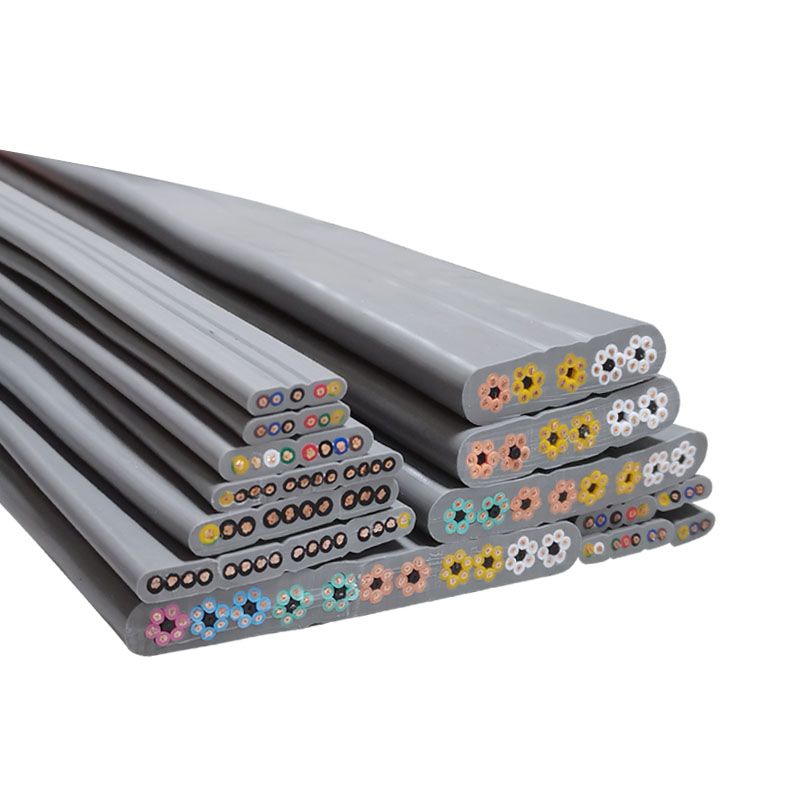

2.1 分层功能架构（图1）

‌导体层‌：0.1mm镀银铜线绞合（截面积0.75mm²），绞合节距比12±2

‌绝缘层‌：三层共挤发泡聚乙烯（介电常数1.8）

‌屏蔽层‌：铝箔/铜网双层屏蔽+独立分屏（覆盖率98%）

‌外护套‌：耐油型TPU材料，邵氏硬度85A±3

2.2 关键参数优化

‌弯曲补偿‌：螺旋形导体排布使最小弯曲半径降至80mm（电缆直径10倍）

‌抗干扰设计‌：双层屏蔽结合差分传输，屏蔽效能达110dB（1GHz）

‌防火性能‌：通过IEC 60332-3成束燃烧试验（碳化长度<1.5m）

3. 性能测试与对比

3.1 电气性能测试（表1）

3.2 机械性能验证

‌弯曲寿命‌：1000万次弯曲后导体电阻变化率<1%

‌抗拉强度‌：1500N拉力下视频信号零丢帧

‌环境耐受‌：-40℃~105℃温度循环后护套无开裂

4. 工程应用案例

4.1 超高层电梯监控

上海中心大厦采用96芯电梯随行视频电缆：

集成6路HD-SDI视频（3G-SDI标准）+2路千兆以太网

在632米井道内实现零中继传输

视频延迟降低至28ms，达到实时安防响应要求

4.2 医用电梯物联网

北京协和医院项目应用特点：

内嵌4对双绞线（Cat6A标准）支持POE++供电（90W）

抗电磁干扰能力满足EN 55032 Class B

手术器械运输电梯误操作率下降72%

5. 技术挑战与突破

5.1 信号完整性与机械性能矛盾

‌传统方案‌：增加屏蔽层导致弯曲刚度提升300%

‌创新方案‌：

纳米银涂层聚酰亚胺薄膜替代铜箔（厚度减薄40%）

分段式金属编织层（覆盖率动态调节）

5.2 智能化升级路径

‌自诊断功‌：嵌入分布式光纤传感器（应变检测精度±5με）

‌无线融合‌：5G毫米波中继实现"有线+无线"混合传输

‌数字孪生‌：基于ANSYS的电缆寿命预测模型（误差<3%）

6. 结论

本文设计的电梯随行视频电缆通过电磁兼容优化与机械结构创新，突破了高清视频传输与长周期可靠性的技术瓶颈。随着智能电梯向8K视频、多模态感知方向发展，电缆将向超柔性、多功能集成化演进，推动电梯物联网进入全感知时代
