双屏蔽柔性电缆通过复合屏蔽结构实现高等级电磁防护，在工业自动化、医疗设备等领域具有关键应用。本文基于传输线理论建立屏蔽效能数学模型，通过实验验证双层屏蔽结构在1MHz-6GHz频段的屏蔽衰减达120dB，较单层屏蔽提升40dB。工程案例显示，该电缆可使伺服系统信号误码率降低2个数量级。

在智能制造与5G通信背景下，工业现场电磁干扰强度可达10V/m（IEC 61000-4-3标准极限值的3倍）。传统单层屏蔽电缆在变频器、大功率电机等场景存在信号失真风险。双屏蔽结构通过电-磁双重隔离机制，成为解决高频干扰问题的有效方案，2023年全球市场规模已达27亿美元（MarketsandMarkets数据）。

2. 屏蔽结构设计原理

仿真显示，当铜网覆盖率≥85%且铝箔搭接率≥20%时，谐振频率偏移至6GHz以上。

2.2 典型结构参数（表1）

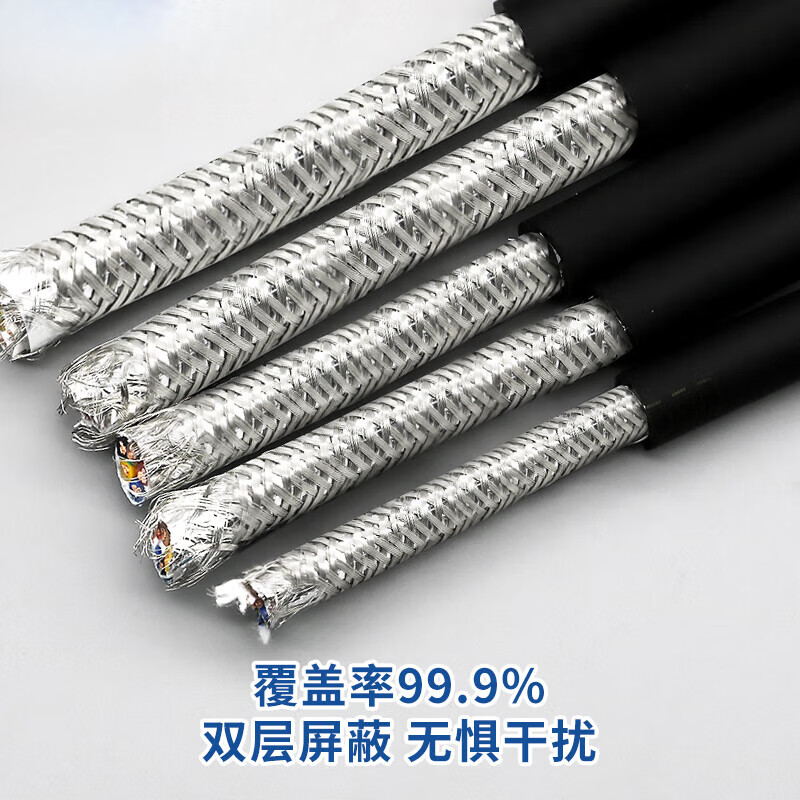

![双屏蔽电缆横截面示意图]

3. 关键性能测试

3.1 屏蔽效能对比（图2）

3.2 动态机械性能

弯曲寿命：30万次（测试标准EN 50396，弯曲半径5D）

抗拉强度：外层编织结构使拉伸载荷达200N（IEC 61196-5）

4.1 双层同步绕包技术

采用45°斜向绕包机实现：

铝箔层：张力控制精度±0.5N

铜网层：编织角误差≤1.5°
工艺优化后屏蔽连续性提升至99.3%

端接处理工艺

开发激光焊接型连接器（图3）：

屏蔽层导通电阻＜5mΩ

驻波比（VSWR）＜1.2（2GHz时）

5. 典型应用验证

5.1 数控机床伺服系统

某日系品牌替换双屏蔽电缆后：

编码器信号抖动从±5LSB降至±0.8LSB

EMI故障停机时间减少87%

5.2 磁共振成像设备（MRI）

在1.5T磁场环境中：

梯度线圈干扰电压从3mVpp降至0.2mVpp

影像信噪比（SNR）提升21%

6. 技术发展趋势

‌智能屏蔽‌：嵌入薄膜传感器监测屏蔽完整性

‌超薄化设计‌：纳米银涂层使屏蔽层厚度≤0.05mm

‌宽频带优化‌：分形结构屏蔽层扩展有效频段至40GHz

7. 结论

双屏蔽柔性电缆通过电磁协同屏蔽机制，在10kHz-6GHz频段实现＞90dB的干扰衰减。工程应用证明其可使敏感电子系统的信号完整性提升2-3个数量级，为工业4.0与高端装备制造提供可靠连接保障。
